小便器の名称・各部パーツ完全図鑑！種類や構造の違いを徹底解説

商業施設や駅、オフィスビル、あるいは一部の住宅で見かける男性用トイレ。毎日のように目にする設備でありながら、「あの床まで届く便器の正式な呼び名は？」「底にある網のような部品の名前は？」と問われると、正確に答えられる人は多くありません。衛生陶器や給排水設備の世界では、形状や設置方式、内部パーツごとに明確な規格と固有の名称が存在します。

給水バルブのメカニズムから悪臭を防ぐトラップの構造、主要メーカーによる最新の自動洗浄システムまで、設備機器としての進化は目覚ましいものがあります。設備の選定や清掃・メンテナンス、DIYでの部品交換に役立つよう、小便器の全体像と詳細なパーツ名称を体系的に解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：小便器は設置形態によって「床置ストール小便器」「壁掛け小便器」「朝顔型小便器」などに細かく分類される。
• 要点2：構成部品には「目皿（スプレッダー）」「フラッシュバルブ」「トラップ（封水部）」など固有の名称と役割がある。
• 要点3：TOTOやLIXILなどメーカーごとの品番体系やセンサー交換手順を把握することで、的確な維持管理が可能になる。

【正式名称と分類】男性用小便器の種類一覧と歴史的変遷を徹底解剖

男性用トイレ器具名称において、単に「小便器」と総称される設備は、設置方法と陶器の形状によって複数のタイプに大別されます。JIS（日本産業規格）や衛生陶器メーカーのカタログでは、利用環境や配管仕様に合わせて明確な区分が設けられています。

代表的な分類とそれぞれの特徴は以下の通りです。

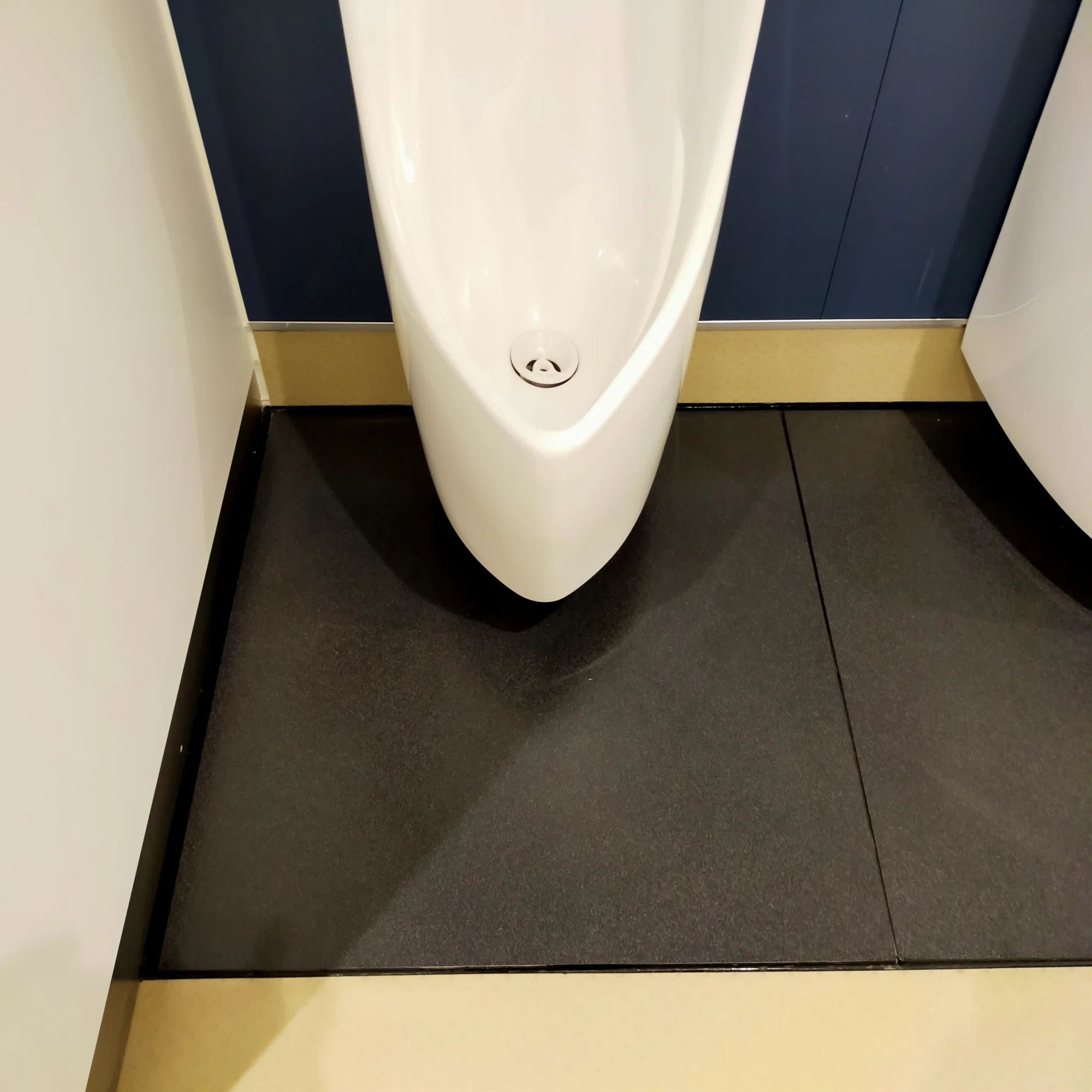

• 床置ストール小便器（低リップ・中リップ・大型）：
  床面まで陶器が伸びているタイプです。リップ（小便を受ける前端の立ち上がり）の高さによって「低リップ（床面近くまで開口）」「中リップ」などに分かれます。駅や商業施設など不特定多数が利用する高トラフィックな場所に多く採用されています。
• 壁掛け小便器（壁掛式・壁掛低リップ）：
  床から浮かせた状態で壁面に固定するタイプです。床面がフラットに保たれるためモップ掛けや清掃が容易で、現代のオフィスビルや公共トイレで主流となっています。
• 朝顔型小便器（アサガオ）：
  開口部が朝顔の花のように丸く広がった伝統的な形状です。昭和期の一戸建てや古い施設、工場などで広く普及しましたが、現在は省スペース型の壁掛けタイプへ更新が進んでいます。
• 幼児用小便器：
  保育園や幼稚園、大型商業施設のファミリートイレ向けに、低身長の子供が無理なく利用できるようリップ高さを極限まで下げた専用設計の便器です。

近年では、水を使わずに特殊な浮動性シールド液やカートリッジで防臭を行う「無水小便器（ウォーターレス・ウリナル）」も環境配慮型建築を中心に一定の存在感を示しています。

【分解図解】小便器各部名称と部品詳細まとめ｜目皿からトラップまで

小便器は一見すると単なる一体成型の陶器に見えますが、複数の機能部品が組み合わさって構成されています。配管トラブルや消耗品交換の際に知っておくべき小便器各部名称の詳細は以下の通りです。

【給排水の仕組み】フラッシュバルブの原理とトラップ構造の科学

小便器が少量の水で確実に洗浄・防臭を行える背景には、流体力学に基づいた精密な仕組みがあります。特に重要なのが給水を司るフラッシュバルブと、排水管からの臭気返しを防ぐトラップ構造です。

1. フラッシュバルブの圧力制御システム

フラッシュバルブの内部にはピストンバルブ（またはダイアフラム）と呼ばれる可動仕切り弁が入っています。操作ボタンを押すと、上部の圧力室（背圧室）の水が瞬間的に逃げ、給水管の水圧によってピストンが押し上げられて通水が始まります。その後、小さな小孔（バイパス孔）から徐々に水が背圧室へ戻り、圧力が均等になるとスプリングと水圧によって弁が押し下げられ、自動的に止水します。この一連の動作により、電力を使わない手動弁でも常に一定量（約1〜2リットル）の水が流れる仕組みです。

2. 小便器トラップ構造と封水のメカニズム

排水側では、JIS規格に準拠した50mm以上の封水深が確保されています。陶器底部のくぼみに常に水が溜まる「トラップ構造」を作ることで、下水配管内の硫化水素やアンモニアガスが室内に逆流するのを防ぎます。近年の小便器は「着脱式トラップ」を採用するモデルが多く、陶器表面から目皿を取り外すだけでトラップ内部の清掃や尿石除去がスムーズに行える設計へと進化しています。

【メーカー別比較】TOTO・LIXILの主力品番と器具の特徴を検証

日本の衛生陶器市場を牽引するTOTOとLIXIL（旧INAX）は、それぞれ独自の防汚技術と節水機能を搭載した男性用小便器を展開しています。カタログや設計図面で頻繁に登場する代表的な品番と特徴を比較します。

TOTOの小便器ラインナップと技術

TOTOの主力製品は「自動洗浄小便器」シリーズです。代表品番としてUS900R系（壁掛低リップ）やUFS900R系（床置ストール小便器）、省スペース向けのU310系が挙げられます。TOTOの大きな強みは、陶器表面をナノレベルで平滑にする「セフィオンテクト」加工と、使用頻度や時間帯を自己学習して洗浄水量を1.0〜2.0リットルに最適化する「ファジィ制御オートクリーンU」です。さらに「きれい除菌水」を搭載したモデルでは、次亜塩素酸を含む水流を自動散布し、黄ばみや尿石の発生原因となる菌を抑制します。

LIXIL（INAX）の男性用便器ラインナップと技術

LIXILでは、U-321RM系（壁掛式）やU-406R系（大型壁掛ストール）、床置タイプのU-331RM系が広く普及しています。水アカや汚物付着を100年防ぐと謳われる「アクアセラミック」素材を採用し、親水性の高さによって油分や有機汚れを浮き上がらせて洗い流します。また、赤外線センサーを陶器内に内蔵した「センサー一体形ストール小便器」は、デザイン性が高くスタイリッシュな空間設計に適しています。

【実態検証とメンテナンス】センサー交換方法と尿石・悪臭を防ぐ現場のリアル

施設管理者やDIYを行うユーザーの間で頻繁に直面するトラブルが、「水が流れない・止まらない」というセンサー故障と、「清掃しても消えない悪臭」です。現場の保守点検データに基づいた実践的な対策を整理します。

小便器センサー交換方法とチェック手順

赤外線感知式小便器（オートクリーンUなど）が反応しなくなった場合、原因の8割以上は「乾電池の消耗」または「電磁弁（ソレノイドバルブ）の経年固着」です。交換手順は以下の流れで行います。

1. 止水栓を閉める：マイナスドライバーで給水管根元の止水栓を時計回りに回し、給水を完全に停止します。
2. 化粧プレート・前面カバーの取り外し：下部の固定ビスを緩め、センサー窓付きの化粧プレートを取り外します。
3. 電源の確認と交換：乾電池式の場合は単3または専用リチウム電池を交換し、LEDの点滅パターンを確認します。
4. 電磁弁ユニットの交換：通電音（カチッという作動音）がするのに水が出ない、あるいは水が止まらない場合は、電磁弁ユニットの配線を外し、専用スパナでバルブ本体を交換します。
5. 動作確認と水量調整：止水栓を開き、手をかざして検知動作と止水タイミングを確認。止水栓の開度で水跳ねが起きない適正流量へ調整します。

【現場目線のリアル】尿石除去と目皿清掃の落とし穴

商業施設の清掃現場では、便器表面を拭くだけではアンモニア臭を根絶できません。悪臭の主原因は、目皿の裏側とトラップ内部に石灰化した尿石（リン酸カルシウム等）です。中性洗剤では尿石は溶解しないため、強酸性（塩酸系または有機酸系）の専用洗浄剤を使用し、数十分放置したのちにブラシで掻き出す工程が欠かせません。塩素系漂白剤と酸性洗剤が混ざると有毒な塩素ガスが発生するため、併用は厳禁です。

一般に知られていない盲点とネットの誤解

小便器に関する情報の中には、建築設備の実務上誤った認識が散見されます。トラブルを防ぐために知っておくべき3つの盲点を取り上げます。

誤解1：住宅に小便器を設置すると掃除が劇的にラクになる？
「立ち小便の飛び散りを防ぐために新築住宅へ小便器を導入したい」という要望は一定数存在します。しかし、小便器自体の設置スペース（約0.5坪）が増加するだけでなく、給排水配管が2系統になるため初期費用とメンテナンス箇所が倍増します。さらに、使用頻度が低い一般家庭ではトラップの水が蒸発する「封水切れ」を起こしやすく、下水臭が室内に充満する原因になります。

誤解2：節水のためにフラッシュバルブの止水栓を極限まで絞ってよい？
水量を絞りすぎると、陶器ボウル面は一見流れているように見えても、排水管内部まで尿を押し流す流速が足りなくなります。その結果、床下の横引き配管内に尿石が堆積し、配管全体の詰まりを引き起こして高額な高圧洗浄工事が必要になるケースが後を絶ちません。

誤解3：市販の芳香ボールをトラップ内に直接放り込めば消臭できる？
目皿を取り外してトラップ内部に防臭薬剤を直接入れると、薬剤が配管を塞いでオーバーフロー（溢れ出し）事故を招く危険があります。薬剤は必ず目皿の上に配置するか、専用の薬剤ホルダーを使用する必要があります。

【プロの結論】導入・リフォームで後悔しないための判断基準

住宅や小規模オフィスにおいて小便器の設置を検討する場合、以下の基準で判断することをおすすめします。

• 向いている条件：成人男性が3名以上同居している世帯、来客・従業員の利用頻度が高い事業所、床面に防水・排水ドレン設備が備わっている空間。
• 慎重になるべき条件：単身・少人数世帯、長期不在が多い住居、床がフローリング仕上げの空間（尿の染み込みによる床材腐食のリスク）。

【小便器の名称】に関するよくある質問（FAQ）

Q1：小便器の床に置かれている細長いすのこマットの名称は何ですか？
A1：一般的に「小便器用フロアマット」「サニタリーマット」「トイレ用汚だれ防止マット」と呼ばれます。尿の滴下による床面の腐食や靴裏への汚れ付着を防ぎ、抗菌・消臭加工が施されたゴム製や不織布製のシートです。

Q2：壁掛け小便器の下にある銀色の配管やキャップは何ですか？
A2：便器下部から壁へ伸びる排水管は「Pトラップ管（壁抜き排水管）」、床へ伸びるものは「Sトラップ管（床抜き排水管）」と呼ばれます。下部にあるネジ付きキャップは、配管が詰まった際に掃除用ワイヤーを挿入するための「掃除口（ドレンプラグ）」です。

Q3：古い便器の品番を特定するにはどこを見ればよいですか？
A3：TOTO製品の場合は便器側面の右下または左下に「U」から始まる英数字（例：U307R、UFS800C）、LIXIL（INAX）製品の場合は正面リップ部裏側や側面に「U-」から始まるシールまたは刻印があります。経年で印字が消えている場合は、便器全体の寸法と目皿の形状からメーカーカタログの過去図面と照合して特定します。

まとめ：設備名称を正しく理解して最適な管理と選択を

男性用小便器は、ストール型や壁掛け型といった外観の形状から、内部の目皿、フラッシュバルブ、トラップといった給排水機構に至るまで、衛生環境を保つための機能美と工夫が凝縮されています。それぞれの正式名称と構造的な役割を正しく知ることは、水漏れや詰まりといった突発的なトラブルへの迅速な対処や、適切な部品調達、さらには建物のリノベーションにおける最適な設備選択に直結します。日々の点検や清掃に正しい知識を取り入れ、快適で衛生的なトイレ空間の維持に役立ててください。 （出典: 小 便器 名称（Yahoo!ニュース））
