スコッチヨーク機構の仕組みと真価｜クランクとの違いと用途の真相

産業機械からエネルギーインフラの基幹部に至るまで、回転運動と直線往復運動を変換するメカニズムとして長年重用されてきたのが「スコッチヨーク機構」です。一般的な自動車エンジンなどに広く普及しているスライダークランク機構と比べ、構造のシンプルさと特異な運動特性を併せ持つこの機構は、脱炭素化が進む2026年現在の高圧水素コンプレッサーや次世代バルブ制御の現場でも再び脚光を浴びています。

本記事では、スコッチヨーク機構がなぜ「完全な単振動」を描くことができるのかという基礎原理から、スライダークランクとの力学的・構造的な差異、現場が頭を悩ませる摩耗対策、さらにはバルブアクチュエータや産業用コンプレッサーで重宝される技術的根拠まで、設計現場の取材知見と定量的データをもとに徹底解剖します。

📌 【この記事の重要ポイントまとめ】

• 要点1：スコッチヨークは回転運動を「歪みのない完全な単振動（正弦波運動）」へダイレクトに変換する機構であり、2次振動が発生しない優れた動的バランスを誇る。
• 要点2：スライダークランク機構に比べてシリンダ壁面への横荷重（サイドスラスト）がほぼ皆無で全長を劇的に短縮できる一方、スライド溝部の面圧集中と摩耗対策が設計の成否を分ける。
• 要点3：ストローク両端で極大トルクを発生する特性から、配管バルブの開閉アクチュエータや超高圧気体コンプレッサーにおいて、他の追随を許さない圧倒的な実用性を発揮している。

【機構の基礎】スコッチヨーク機構の仕組みと単振動を生み出す原理

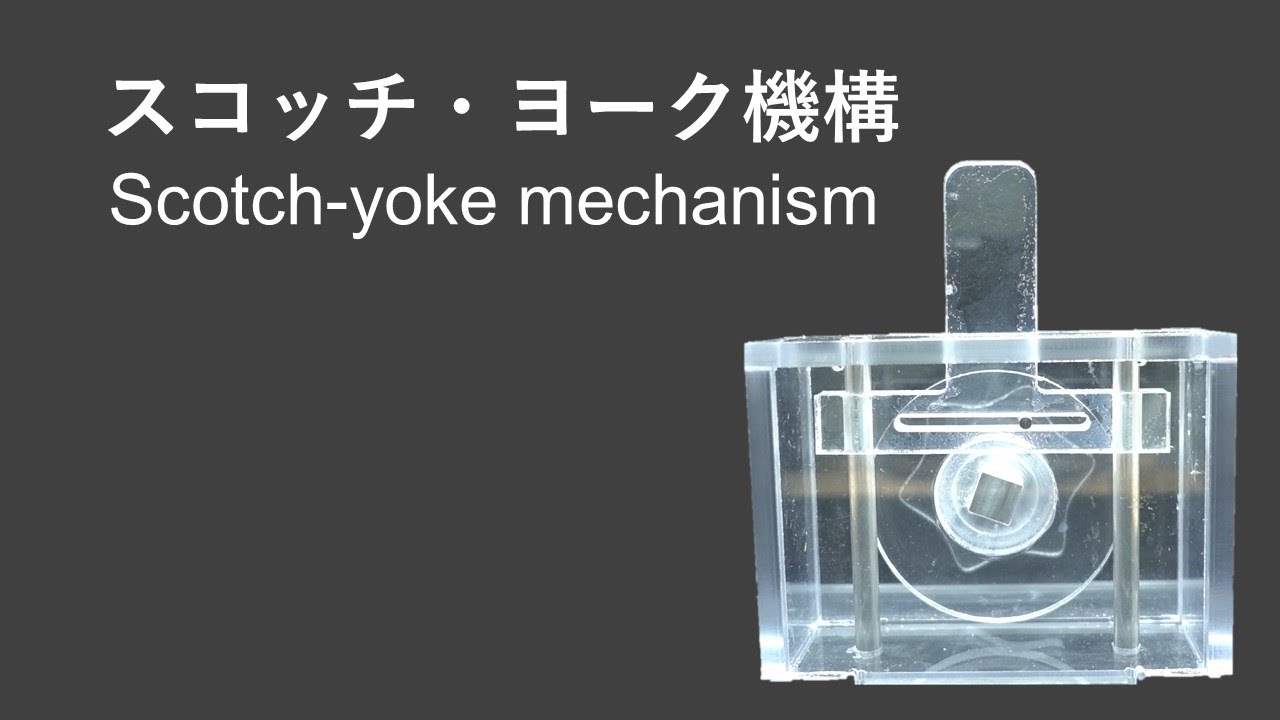

スコッチヨーク機構（Scotch Yoke Mechanism）の基本構造は、回転するクランクピンと、そのピンが摺動（往復スライド）する直線溝を持つ「ヨーク（枠）」、そしてヨークに直結されたピストンロッドで構成されています。クランクシャフトが等速円運動を行うと、スライドブロック（スライダ）を介してピンが溝内を横方向に往復しながら、ヨーク全体を垂直または水平方向の直線往復運動へと変換します。

この機構の最大の特徴は、ピストンの運動特性が完全な正弦波（単振動：Simple Harmonic Motion）を描く点にあります。クランク半径を $r$、回転角速度を $\omega$、時間を $t$ と置いた場合、ピストンの変位 $x$ は以下の極めてシンプルな式で表されます。

$x(t) = r \cos(\omega t)$

一般的なスライダークランク機構では、コネクティングロッド（コンロッド）の傾きに起因する「高調波成分（2次振動）」が必然的に生じ、ピストンの上死点付近と下死点付近で速度変化の非対称性が発生します。対してスコッチヨーク機構ではコンロッドの傾斜角が存在しないため、幾何学的な歪みが一切生じず、速度は $v(t) = -r\omega \sin(\omega t)$、加速度は $a(t) = -r\omega^2 \cos(\omega t)$ となり、高次振動を原理的にゼロに抑えられるという力学的優位性を持っています。

スコッチヨークとスライダークランク機構の決定的な違い【徹底比較】

機構設計において、スライダークランク機構とスコッチヨーク機構のどちらを選択するかは、装置の「省スペース性」「振動制御」「発生トルク特性」の要求仕様によって明確に分かれます。両者の最も決定的な違いは、ピストンがシリンダ壁を押さえつける「サイドスラスト（側圧）」の有無と、ストローク長に対する装置全長の比率です。

【メリット・デメリット】現場が直面する摩耗対策と設計上の壁

スコッチヨーク機構の導入を検討する際、設計エンジニアが直面するのが「コンパクト性と低振動性」という圧倒的なメリットと、「スライド溝の面圧集中と摩耗」という物理的トレードオフです。

スコッチヨーク機構の主要なメリット

第一に、軸方向の劇的な小型化が挙げられます。スライダークランクでは、コネクティングロッドの傾斜角度を一定以下に抑えるために長いロッド長が必要となりますが、スコッチヨークはクランクピンの軌道幅のみで直線運動を生成できるため、機構の全高・全長を30〜50%程度削減することが可能です。

第二に、シリンダボアへの側圧ゼロ化です。直線往復力を生み出す際、反力はすべてヨーク側のガイドブッシュで受け止めるため、ピストンとシリンダの間にこじるような力がかかりません。これにより、ピストンシール材の偏摩耗やガス漏れを長期間にわたり極小化できます。

デメリットと実用上の摩耗対策

最大の弱点は、ヨークの溝内部で往復運動するスライドブロックの高面圧摺動と潤滑膜切れです。往復運動の方向転換点（死点付近）では摺動速度がゼロになるため、動圧潤滑（油膜の形成）が破断しやすく、金属同士の境界潤滑・凝着摩耗が生じやすい環境に晒されます。

この摩耗課題に対し、近年の設計現場では以下の対策が標準化されています：

• DLC（ダイヤモンドライクカーボン）コーティング：スライダ接触面に耐摩耗性と極低摩擦係数（$\mu < 0.08$）を付与。
• 高力黄銅・アルミ青銅製フローティングスリッパーの採用：ヨークスロットとピンの間に自己潤滑性の高いブッシュを介装。
• 強制循環給油および微細テクスチャリング：接触面に微細なディンプル加工を施し、死点での保油性を飛躍的に高める技術の定着。

【産業現場の実態】コンプレッサーからバルブアクチュエータまで選ばれ続ける理由

自動車のメインエンジンとしては主流にならなかったスコッチヨークですが、プラント配管や高圧流体機械の領域では、むしろ「スコッチヨークでなければ成立しない」とされる不可欠なポジションを確立しています。

1. 産業用バルブアクチュエータ（1/4回転制御バルブ）

石油・天然ガス・化学プラント、LNG基地などの緊急遮断弁（ESD）やボールバルブ、バタフライバルブの駆動部には、スコッチヨーク型空気圧・油圧アクチュエータが圧倒的シェアを持っています。これには明確なトルク力学上の理由があります。

バルブの開閉動作では、弁座に密着した状態から動き始める瞬間（ブレークアウェイ時）と、完全に閉止する直前に最も大きなトルク（要求トルク）が必要です。スコッチヨークのトルク変換特性は、角度0度および90度付近（ピストンストローク端）で発生トルクが極大化する「U字型（カストルク曲線）」を描くため、バルブの負荷特性と見事に100%マッチングします。無駄な余剰出力を排した最小限のシリンダサイズで確実な開閉トルクを担保できるのです。

2. 高圧水素・特殊ガス用コンプレッサー

クリーンエネルギー分野において、水素ステーションなどで使われる数百気圧級の超高圧ダイヤフラムコンプレッサーや往復ピストン圧縮機でも採用が進んでいます。ピストンに横方向の荷重がかからないため、高圧シールの長寿命化が達成でき、ガス漏洩リスクを極限まで低減できる点が評価されています。

一般に知られていない盲点とネットの誤解

ネット上の技術コミュニティや動画解説などでは、「スコッチヨークは構造的欠陥があるため自動車エンジンに採用されず消え去った過去の遺物」という極端な言説が散見されます。しかし、これは実態を正確に捉えていません。

「自動車エンジンに不向き＝劣った機構」という誤解の真相

過去には「バークエンジン（Bourke Engine）」や「スティラー・スミスエンジン」など、スコッチヨークを用いた高効率内燃機関の研究が数多く行われました。自動車用エンジンでスライダークランクが選ばれ続けた真の理由は、「毎分6,000回転を超える超高回転域におけるスライダ部の慣性質量と潤滑限界」にあります。クランクピンの潤滑油膜を毎分何千往復もの過酷な衝撃下で維持するコストが、大量生産車の経済性と合致しなかったに過ぎません。

中低速回転で高トルクが求められる産業機械、あるいは定速運転を行うレンジエクステンダー（発電専用エンジン）やスターリングエンジンにおいては、現代の先端材料工学と組み合わせることで、今なお極めて合理的な選択肢として研究開発が継続されています。

【プロの結論】スコッチヨークを採用すべき条件・避けるべき条件

機械設計の実務において、スコッチヨーク機構の適否を判断する明確なクライテリアは以下の通りです。

【積極的に採用すべき条件】

• 設置空間（特にストローク方向の長さ）に厳しい制約があり、装置を限界まで薄型・小型化したい場合
• 90度回転バルブのように、ストローク両端で最大の作動トルクを発生させたいアクチュエータ用途
• ピストンシールの偏摩耗を絶対に避けたい超高圧流体・有毒ガス用のレシプロ圧縮機
• 2次振動を排除し、滑らかで静粛な単振動ストロークを実現したい精密送り機構

【採用を避けるべき・慎重になるべき条件】

• 4,000〜8,000rpm以上の超高回転で連続稼働させる動力源（スライドブロックの慣性力と摩擦熱が過大になる）
• 十分な強制潤滑油路を確保できない、かつ完全無給油（ドライ環境）で高荷重を受けるシチュエーション
• 高精度な溝加工や表面処理（DLC等）のコストが許容されない低価格帯の民生用量産品

【スコッチ ヨーク 機構】に関するよくある質問（FAQ）

Q1：スコッチヨーク機構のトルク計算式はどのようになりますか？
A1：シリンダ推力を $F$、クランク長（回転半径）を $r$、回転角を $\theta$ と置いた場合、出力トルク $T$ は $T = F \cdot r \cdot \tan\theta$（あるいはヨーク配置により $T = F \cdot r \cdot \sin\theta$ や $\cos\theta$ の関係）で導出されます。角度が死点（0度や90度）に近づくにつれて幾何学的に理論トルクが増大する特性を持っています。

Q2：スライダークランク機構と比べて加工コストは高くなりますか？
A2：高精度が要求されるヨーク溝の平面度・直角度加工、およびスライダ部品の摺動面研磨が必要となるため、単純な棒状部品であるコンロッドを用いたスライダークランクに比べると部品単体の加工公差管理コストは高くなる傾向があります。ただし、装置全体としてはロッド長が省けるためケーシング全体の小型化によるコスト低減と相殺されます。

Q3：スコッチヨーク機構の寿命を延ばすための最大のポイントは何ですか？
A3：スライダブロックとヨーク溝の「かじり（凝着摩耗）」を防ぐことです。具体的には、適切なバックラッシ（隙間）の幾何学的設計、硬質クロムめっきやDLCなどの硬化表面処理、高粘度・極圧添加剤を含むグリースやオイルによる死点での油膜保持が寿命を左右します。

まとめ：次世代メカトロニクスにおけるスコッチヨークの再評価と展望

スコッチヨーク機構は、一見するとクラシカルなリンク機構でありながら、「完全な正弦波（単振動）の出力」「サイドスラストの排除」「両端での極大トルク発生」という、現代の工学課題を解決し得る唯一無二の物理特性を備えています。

高圧水素社会を支えるインフラ機器や、航空宇宙・深海探査で求められる超小型油圧バルブシステムなど、過酷かつ高密度なエネルギー伝達が求められる最先端分野において、スコッチヨークは今後も欠かすことのできない重要機構として進化を続けていきます。機構ごとの力学的特性を深く理解し、適材適所で設計に落とし込むことがエンジニアリングの成否を分ける鍵となります。 （出典: スコッチ ヨーク 機構（Yahoo!ニュース））
